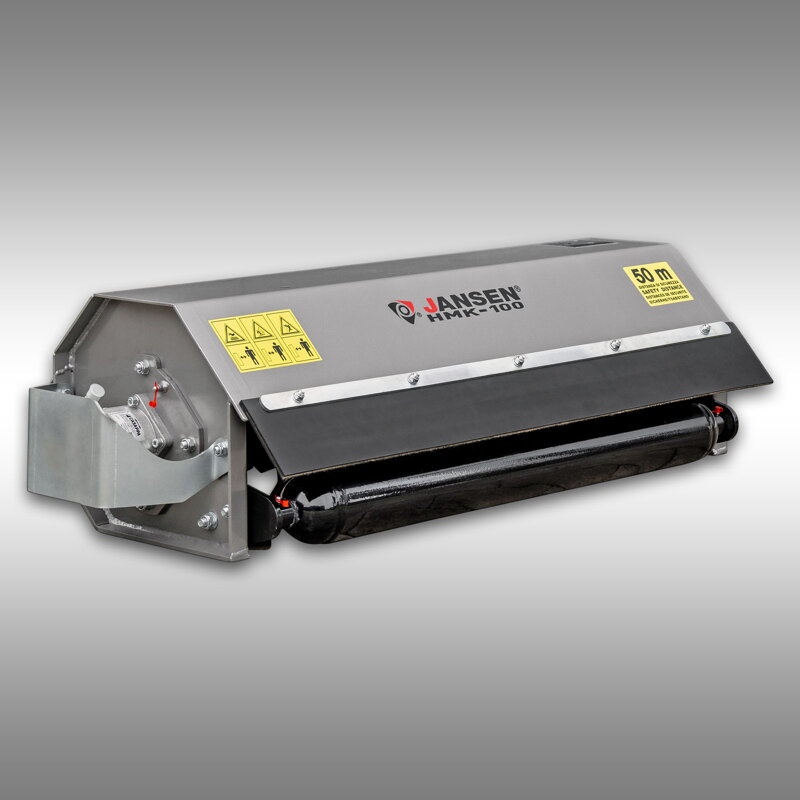

Mulčovač Jansen HMK-100

HMK-100 je záměrně nabízen bez montáže určené pro konkrétní vozidlo. To umožňuje individuálně přizpůsobit mulčovací hlavice jakémukoliv stroji.

JANSEN HMK-100 lze použít na odpovídající modely řady JANSEN HMS.

Výhody:
Hydraulicky poháněná mulčovací hlava
Univerzální použití
Lze jej také použít s odpovídajícími modely JANSEN HMS
Hydraulické čerpadlo součástí
Požadovaný hydraulický průtok: alespoň přibližně 25–30 l/min
Požadovaný tlak oleje: alespoň 150 barů
Vyžaduje beztlaký návrat!
Tlakové spoje: M18 × 1,5 – 12L
Únik olejové hadice / beztlaký návrat: 1/4" BSP
Směr otáčení hřídele cepu je reverzibilní
20 pohyblivých Y-nožů
Násadový řetěz s průměrem Ø 80 mm
Zadní válec s Ø 102 mm
Hmotnost: přibližně 82 kg
Hydraulický pohon
Hydraulické čerpadlo potřebné pro pohon je součástí dodávky.

Pro spolehlivý provoz je vyžadován hydraulický průtok alespoň přibližně 25–30 l/min a tlak oleje alespoň 150 barů.

Kromě toho je potřeba beztlaký návrat. Před montáží je proto nutné zkontrolovat, zda zamýšlené vozidlo nebo jeho hydraulický systém splňuje potřebné požadavky.

Hydraulické spoje
Pro integraci HMK-100 do hydraulického systému jsou potřeba následující spojení:

Tlakové hadice: M18 × 1,5 – 12L
Úniková olejová hadice / netlakovaný návrat: 1/4" BSP
Důležité: Požadované hydraulické hadice nejsou zahrnuty v rozsahu dodání.

Hydraulické hadice musí být zakoupeny nebo vyrobeny zákazníkem tak, aby odpovídaly příslušnému vozidlu přepravy, požadované délce hadice a individuální situaci instalace.

Směr otáčení hřídele cepu volitelný
Další výhodou JANSEN HMK-100 je možnost měnit směr otáčení hřídele cepu a tím i Y-nožů.

Hydraulický pohon lze ovládat v obou směrech otáčení. V závislosti na hydraulickém vybavení přepravního vozidla můžete zvolit směr otáčení, například výměnou hydraulického vedení nebo použitím vhodného dvoučinného hydraulického ovládání či pedálu.

To umožňuje flexibilní přizpůsobení HMK-100 příslušnému nosnému vozidlu a stávajícímu hydraulickému řídicímu systému.

Srdcem HMK-100 je robustní hřídel s průměrem 80 mm a 20 pohyblivými Y-noži.

Robustní vlečný válec o průměru 102 mm pomáhá rovnoměrně vést mulčovací hlavu po podkladu.

Univerzální připevnění – individuální nastavení
Výhodou je flexibilní přizpůsobivost. Mulčovací hlava není omezena pouze na jedno nosné vozidlo, je přizpůsobitelná.

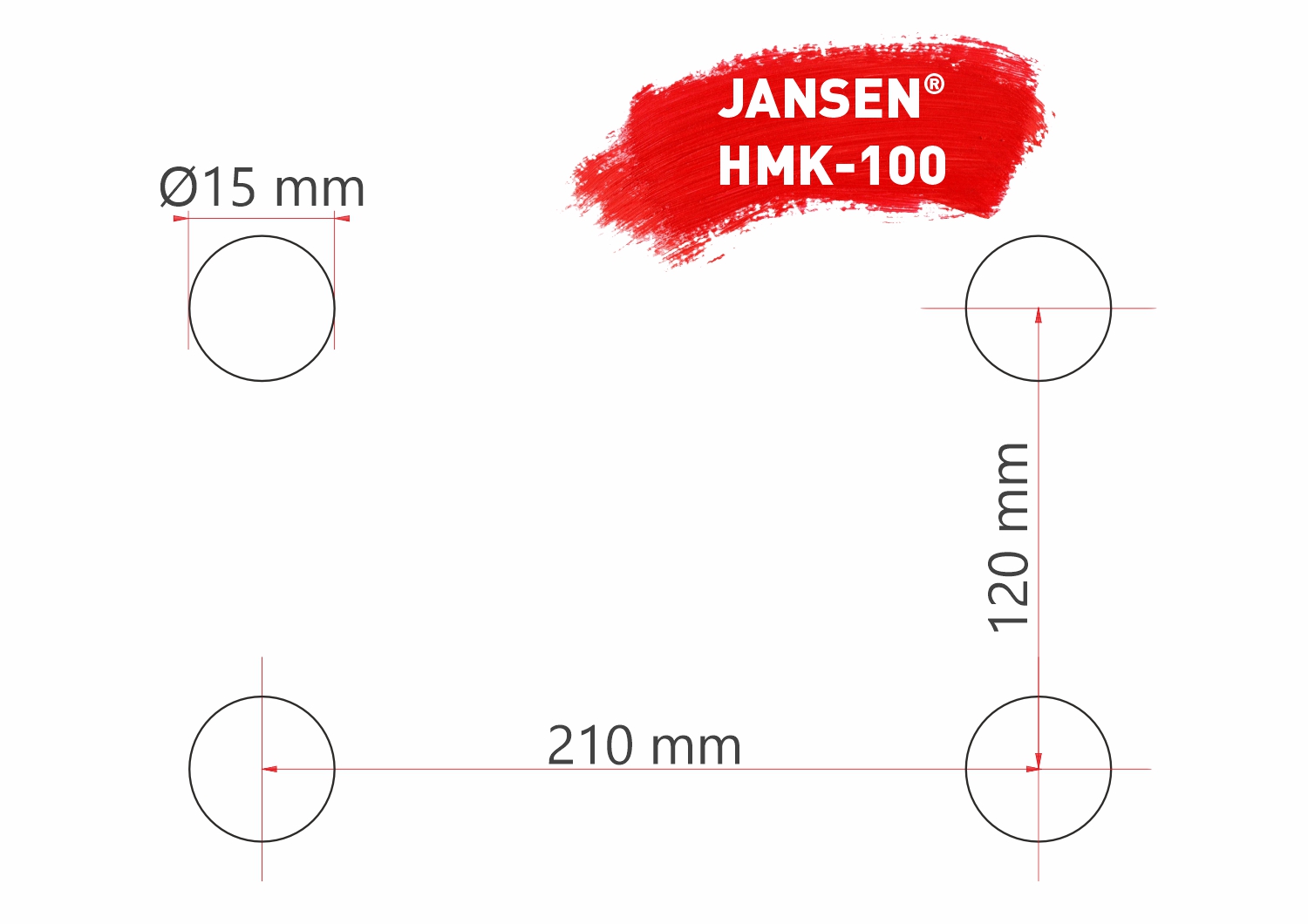

Montáž specifická pro vozidlo není součástí rozsahu dodání. Místo toho poskytujeme rozměrový vzor otvorů s existujícími montážními body.

Na základě těchto rozměrů může zákazník navrhnout a vyrobit vhodný držák nebo adaptérový rám.

Před instalací je třeba zkontrolovat jak mechanickou vhodnost a nosnost nosiče vozidla, tak stávající hydraulický výkon.

Technická data
Pohon: hydraulický
Požadovaný hydraulický výkon: alespoň přibližně 25–30 l/min
Požadovaný tlak oleje: alespoň 150 barů
Hydraulický návrat: je vyžadován beztlaký návrat
Tlakové hadice na spojení: M18 × 1,5 – 12L
Úniková olejová hadice na spoji: 1/4" BSP
Směr otáčení: oboustranný / vratný
Počet nožů: 20 kusů Y-nožů
Průměr hřídele : 80 mm
Průměr vlečného válce: 102 mm
Sestavená hmotnost: přibližně 82 kg
Rozměry balení: 1300 × 620 × 480 mm (délka × šířka × délka)
Hmotnost s balením: přibližně 102,5 kg

Součástí dodávky je:
JANSEN HMK-100 mulčovací hlava
Hydraulické čerpadlo
Hydraulické hadice nejsou zahrnuty v rozsahu dodání.

Požadované hydraulické hadice musí být uživatelem individuálně pořízeny nebo vyrobeny kvůli různým vozidlům, polohám připojení a požadovaným délkám hadic.

Při použití na jednotlivém nosičském vozidle provádí návrh a výrobu vhodného držáku i profesionální montáž zákazník sám. Pro tento účel je k dispozici rozměrový vzor otvorů stávajících upevňovacích bodů.

Před nákupem si prosím ověřte následující požadavky:

Dostatečná nosnost nosiče
Vhodné možnosti montáže nebo adaptace
Hydraulický průtok alespoň přibližně 25–30 l/min
Tlak oleje alespoň 150 barů
Možnost beztlakového návratu
Vhodné hydraulické hadice s potřebnými spoji
Vzhledem k velkému počtu různých vozidel a možným konstrukcím jednotlivých připojených zařízení nelze zaručit celkovou kompatibilitu mimo výslovně vhodné modely JANSEN HMS.

Návod k používání v češtině.
